電力&能源穩定串聯北京新機場能耗監控系統，實力演繹承上啟下 -----研華ECU電力能源通訊管理機穩定串聯北京新機場能耗監控系統，實力演繹承上啟下項目簡介

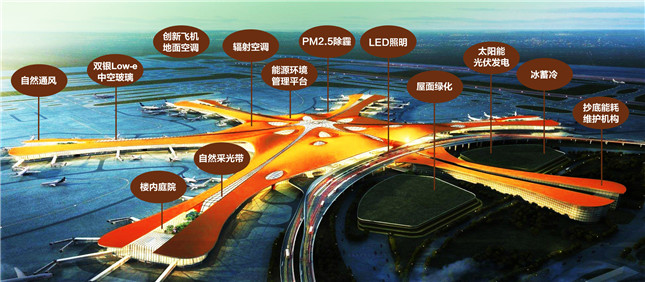

北京新機場效果圖（圖片源自網絡）

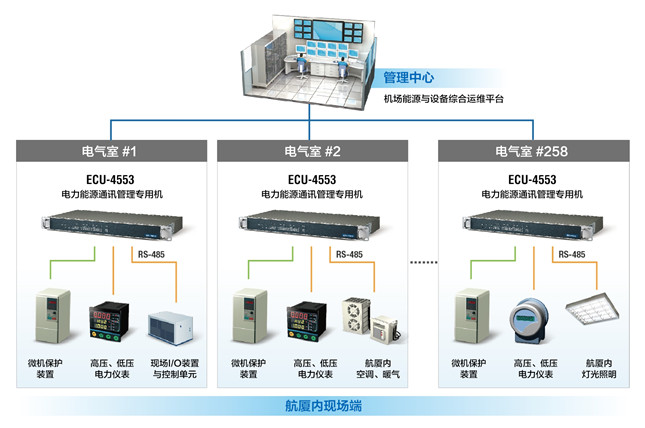

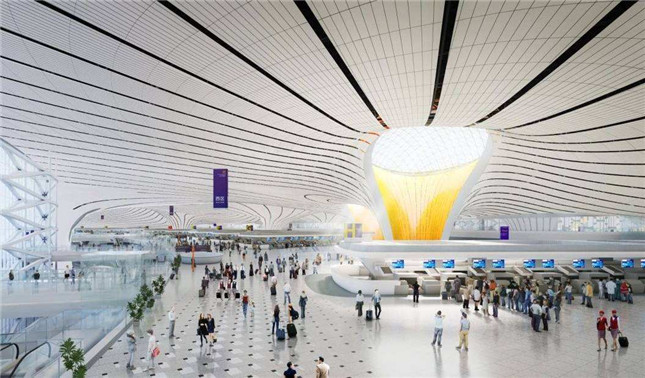

系統需求以滿足一億人次年旅客吞吐量為目標的北京新機場即將于2019年下半年竣工營運。該機場既被定位為大型國際航空樞紐，更致力于成為中國綠色機場的典范。因此設計之初就把節能環保理念納入規劃，并已委由系統整合商為整個機場的26個變電室、60臺變壓器、9個備用電源發電機房及258個配電室建置一套無人值守、集中管理的能源與設備綜合運維平臺，藉此全面監控航廈內的空調、照明、供水、供暖、電梯等能耗設施及相關儀表。而為了能將機場內的能耗做通盤審計以分析出可節省能源的潛在環節，再通過聯動機制降低能耗，系統整合廠商需要在每間電氣室內配置計算機作為數據網關收集大量數據，并且將不同通訊協議數據轉換為符合IEC 61850-9的格式后，才可上傳至能源與設備綜合運維平臺。而該系統整合廠商想要采購的計算機必須滿足以下條件： ·高性能、高穩定性的工業級計算機以提供足夠的運算能力處理大量資料； ·符合IEC 61850-3標準的訊號隔離與抗干擾硬件設計； ·采用RT-Linux實時操作系統以達到實時控制； ·較寬的工作溫度范圍與較佳的抗干擾能力以便在嚴苛環境中穩定運作； ·具備多個RS-485/232串行端口與網絡端口以連接眾多底層設備與傳送數據。 北京新機場能耗（圖片源自網絡） 系統概述同時，系統也可經由ECU-4553對底層設備下達控制指令，譬如根據航班信息來事前了解某些區域旅客流量的多寡，于人流較少時關閉該區的空調；又或者是當接收到變壓器的異常訊號而出現臨時停電狀況時，亦能由監控中心遠程啟動備用電源發電機。 內建TI Cortex A8處理器的ECU-4553是一款符合IEC 61850電力規范的高性能工業等級通訊管理專用機，搭配具有實時特色的RT-Linux操作系統，可讓智能化能耗監控系統的整體執行效率更精準。支持寬溫（-40~70°C）則可排除因極度低溫或高溫導致計算機無法啟動或死機的問題。而在電磁兼容性（EMC）方面，ECU-4553符合IEC 61850-3硬件標準規范，既具備足夠抵抗外界電磁干擾的能力，同時也不會對其它設備或裝置的運作造成影響，因此就算被安裝在有眾多電氣與電子設備的環境內，它依然能夠穩定運行。 至于承上啟下的部分，ECU-4553提供4個網口、16個RS-232/485串口，可輕松連接使用不同協議（例如IEC-60870-5-104、IEC-60870-5-101、Modbus/RTU、Modbus/TCP）的各種設備，既滿足項目目前的聯網需求，又為系統預留了日后擴充的空間。 專案導入系統架構圖 結論以上案例來自研華官網 |
